1.1 TEXNIK TAVSIFI

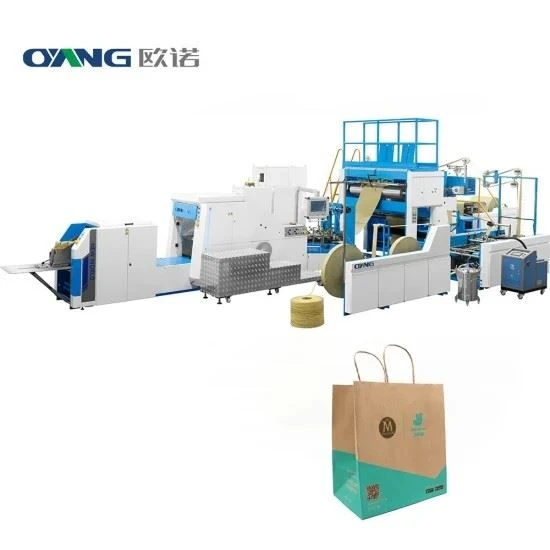

NEW WORLD-A220 to'liq avtomatik kvadrat pastki qog'oz qop mashinasi o'ralgan tutqichli halqali qog'oz sumka ishlab chiqarish uchun ishlatiladi. Bo'sh yoki bosilgan rulonli qog'ozga tutqichning uzatilishi, kesish, yopishtirish, presslash, so'ngra oldindan kesilgan, yopishtiruvchi, avtomatik tutqichli tayoq bilan amalga oshiriladi. Keyin asosiy mashina qog'ozni dastagi halqasi bilan chetiga yopishtiradi, qog'oz qop trubkasini hosil qiladi, kesiladi, chuqurchaga tushadi, pastki elim, pastki shakllanadi va muhrlanadi, sumkani tashish. butun jarayon bir vaqtning o'zida bir vaqtning o'zida yakunlanadi. To'liq avtomatlashtirilgan ishlab chiqarishni real amalga oshirish mehnat xarajatlarini samarali ravishda tejash imkonini beradi.
Butun mashina Yaponiyadan import qilingan servo-elektr boshqaruv tizimini qabul qiladi, bu esa butun mashinaning tez va barqaror ishlashini ta'minlaydi va qog'oz sumka hajmini sozlash vaqtini samarali ravishda kamaytiradi. Ishlab chiqarilgan tayyor sumkalar yuqori aniqlik, kuchli barqarorlik, oddiy parvarishlash va samarali ishlab chiqarishdir, bu yirik matbaa korxonalari va qog'oz sumkalar ishlab chiqaruvchilari uchun ideal uskunadir.
1.2 XALTA TAYLASH JARAYONI
1.3 NAMUNA XUMTALAR
XALTA MUVOFIQ:
Oziq-ovqat sumkasi: dam olish uchun oziq-ovqat sumkasi, pishirish sumkasi, yong'oqda qovurilgan sumka, yordamchi oziq-ovqat sumkasi, meva sumkasi, chaqaloq mahsulotlari sumkasi va boshqalar.
Sovg'a sumkasi: konfet, choy sharobi va boshqalar.
Xaltani olib keting: qahva, choy paketi
1.4 Ishlab chiqarish assortimentiTAVSIF
MODEL | Yangi dunyo - A220 |
Qog'ozrulon kengligi | 290-710mm |
Qog'oz diametri | 1500 mm dan kam yoki unga teng |
Yadroning ichki diametri | PH 76 mm |
Qog'oz og'irligi | 70-140g/m2 |
Qog'oz to'rva kengligi | 120-220tutqich bilan mm |
80-220tutqichsiz mm | |
Qog'oz naychasining uzunligi | 190-350mm tutqich bilan |
190-430mm tutqichsiz | |
Qog'oz sumkaning pastki kengligi | 50-120mm |
Mashina tezligi | 150 dona / min |
Umumiy quvvat | 32KVt |
Mashinaning og'irligi | 13000KG |
Mashina o'lchamlari | 12000*5000*3200mm |
1.5 QO'LLANISH ISHLAB CHIQARISH ARASONASITAVSIF
TUTAQ MODELI | 2HD |
Arqonning balandligi | 90-110mm |
Yamoq kengligi bilan ishlov bering | 40-50mm |
Tutqichning yamoq uzunligi | 95mm |
Qo'l arqonining diametri | Φ3-5mm |
Yamoq qog'oz rulosining diametri | PH 1200 mm |
Yamoq qog'oz rulosining kengligini tuting | 80-100mm |
Yamoq og'irligini boshqaring | 100-140g |
Tutqichning masofasi | 47mm |
1.6 PATINI BUTLASH USULI
W: qog'oz sumkaning kengligi
C: qog'oz qop trubkasi uzunligi
L: qog'oz qop balandligi
H: qog'oz sumkaning pastki kengligi
1.7 ASOSIY STRIKTURA VA FUNKSIYALARNING TA’RIFI VA SOZLASHTIRISH
Ikki rulonli qog'oz va qog'oz arqon bir-biriga o'ralgan, qog'oz g'altak va dumaloq qog'oz arqon suv yopishtiruvchi va issiq elim bilan bog'langan; Va keyin presslash moslamasi tutqichni tashish va bosish uchun ishlatiladi; Tutqich yamog'i yarmini kesib, biriktirma mexanizmiga uzatiladi.
1.7.1 TUTAQ YASHLASH BIRLIK
1. Yechish moslamasini tuting
(1) Mexanik kuchlanish nazorati 2 SET
(2) Veb-qo'llanma tizimi (TURISH) 2 SET
2. Tutqich ishlab chiqarish birligi
(1) Yopish moslamasini tuting, sovuq elim va issiq eritilgan elimdan foydalaning
Sovuq elim tizimi 1 SET
Issiq eritilgan elim tizimi(XINBAISHUN) 1 SET
(2) Haydash tizimi
Servo motor 2 kVt (YASKAVA JAPAN) 1SET
Reduktor (LIMING TAIWAN) 1SET
Vites (5-darajali aniqlik)
Rulman (NSK Yaponiya)
Havo tsilindri (AIRTAC TAIWAN)
(3) Qo'l konveyer guidetemir yo'l 1SET
1.7.2 QO'LQONLI KOVEYER VA QO'YISH BILANGI
Tutqich qismi kesiladi va bo'ylama surish panjasiga o'tkaziladi; Kesish dastasi konveyer stantsiyasi tomonidan ishlab chiqariladigan qog'oz sumkaning og'zining belgilangan joyiga yuboriladi; Keyin tutqichni qog'oz qopning belgilangan joyiga yopishtiring, so'ngra dastani qog'ozga bosing va sumkani shakllantirish qismiga uzating.
Jihoz (5-darajali aniqlik)
Rulman (NSK JAPAN)
TutqichTortishuvchi servo motor(YASKAVA JAPON) 1 SET
ChapgaGorizontal uzatish(YASKAVA JAPON) 1 SET
O'ng gorizontal uzatish(YASKAVA JAPON) 1 SET
Servo dvigatelni vintni sozlang(YASKAVA JAPON) 1 SET
Oldindan kesish servo motor (YASKAVA JAPONIYA) 1SET
Servo motorni yopishtirish (YASKAVA JAPONIYA) 1SET
Yelim tizimi (avtomatik elim oziqlantirish)
Konveyer servo dvigateli (YASKAVA JAPON) 1 SET
Rtarbiyachi (LIMING TAYVAN)
Havo tsilindri (AIRTAC TAIWAN)
Elektr elementi (Schneider FRANCH)
Sensor (Panasonic JAPON/Schneider FRANCH) 2PCS
1.7.3 QOG'OZ MATERIALLARNI BO'YICHA BERISH TIZIMI
1. Oziqlantirish avtomatik ko'tarish funktsiyasi bilan jihozlangan, asosiy funktsiyani ishlab chiqarish jarayonida qog'ozni almashtirish oson, kalitni boshqarish orqali osongina bajarilishi mumkin.
(1) Havoni kengaytirish o'qi yordamida ochish
(2) Oziqlantirish gidravlik tsilindrni ko'tarishni boshqarish tizimi bilan jihozlangan
(3) Avtomatik kuchlanishni boshqarish tizimi bilan oziqlantirish
2. Avtomatik zarba tuzatish tizimi, tizim asosan veb-qog'ozni oziqlantirish holatining silliqligi va barqarorligini ta'minlashdan iborat.
Yechish birligi 1 SET
Pnevmatik tormoz 1 SET
Avtomatik kuchlanish 1 SET
Avtomatik EPC tizimi (PAUSOURCE)1 SET
Avtomatik to'xtatish tizimi
1.7.4 QOG'OZ YONINI YELIM TIZIMI
Ajratilgan materialni oziqlantirish birligi
Aniq sovuq elim tizimi (40kg yopishtiruvchi bosimli idish)
1.7.5 Qog'oz trubkalarni shakllantirish tizimi
Oldingi qo'llab-quvvatlash qurilmasi (tepaga va pastga) 1 SET
Yon o'rnatish moslamasi (Chrom qoplangan) 1 SET
Chop etishni tekshirish sensori (KasalNEMAN) 1 SET
Bosish g'ildiragi 6 SET
Lipcuk va pastki kesilgan servo motor (YASKAVA JAPON) 1 SET
1.7.6 QOG'OZ XALTA POTTINI SHAKLASH TIZIMI
Asosiy servomotor (YASKAVA JAPONIYA) 1TOM
Tortishuvchi servo motor (YASKAVA JAPONIYA) 1TOM
Xalta uzunligini kesish servo motor (YASKAVA JAPONIYA) 1TOM
yukxalta pastki ochiq servo motor (YASKAVA JAPONIYA) 1TOM
Pastki elim servo motor (YASKAVA JAPONIYA) 1TOM
Xaltaning pastki yopilgan servo motori (YASKAVA JAPONIYA) 1TOM
Xalta yig'ish servo motor (YASKAVA JAPONIYA) 1TOM
Tortish roligi 1SET
Xalta konveyer birligi 1SET
Xaltani pastki bukish moslamasi 1SET
Xaltaning pastki ochiq birligi 1 SET
Yog 'moylash tizimi (Xitoy) 1 SET
Silindr (DELIXI)
Pnevmatik klapan (DELIXI)
Qog'ozni tekshirish sensori (Panasonic JAPAN)
Rulman Germaniya NEY
Ko'p qatlamli pastki shakllantiruvchi baraban, markaziy tutqichlar, ikkinchi qisqichlar va baraban barmoqlari o'zgartirish qulayligi uchun sozlanishi
1.7.7 Qog'oz xaltalarni yig'ish tizimi
Shakllangan qog'oz qop bir-biriga bosiladi va tashqariga chiqariladi. Xalta yig'ish moslamasi talablarga muvofiq tayyor mahsulot sumkadan chiqqanda avtomatik hisoblashni o'rnatishi mumkin.
Vertikal sumka yig'ish birligi 1 SET
Ish stoli 1 SET
Avtomatik hisoblash tizimi 1 SET
1.8 ELEKTR KONFIGURASI
HARAKATNI BOSHQARUVCHI (YASKAVA JAPONIYA) 1SET
Ethernet to'liq rangli sensorli ekran (FLEXEM）1SET
Servo haydovchi (YASKAVA JAPON)16SET
Kirish va chiqish PNP (YASKAVA JAPONYA) 1TOM
Quvvat va qayta aloqa kabeli (MITSUBUSHIYaponiya) 1 TOP
O'chirish to'xtatuvchisi (SHNEIDER FRANCE)
Kontakt (SHNEIDER FRANCE)
Estafeta (SHNEIDER FRANCE)
1.9 ASOSIY MOSHINA MATERIALLARI VA KAYTALASH TEXNIKASI
Asosiy devor qog'ozi materiali tugunli quyma temir QT400
Tishli material 38CrMnAl
Mil materiali 45#,40Cr
Boshqa materiallar ZG270-500, G12MOV
Mil qoplama qatlamining qalinligi >0,08 mm
Vitesning sirt qattiqligi 45-50HRC
Mahkamlash vintlari materiallari 45# po'lat 12-sinf
Konveyer tasmasi materiali Shveytsariya Habasit
